GX螺旋输送机(管式)

适用范围:建材、化工、电力、冶金、煤炭、粮食等行业

Product Introduction

产品简介

    GX型螺旋输送机又叫螺旋给料机、管式螺旋输送机、圆管螺旋输送机、螺旋机、搅龙等,是定型的输送产品。在各类粉状、粒状以及小块状物料的输送中有着广泛的应用,如:煤、灰、渣、水泥、粮食等。不适宜输送易变质、粘性大和易结块的物料。
  德科螺旋直径共7种规格,(具体详情请参考技术信息),螺旋输送机长度2-30m,其级差为0.5m,长度根据需要选定。

GX螺旋输送机

Product Advantage

优势,特点

  1、承载能力大、安全稳定
  2、适应性强、安装维修方便、寿命长
  3、整机体积小、转速高、确保快速均匀输送
  4、出料端设有清扫装置,整机噪声低、进出料口位置布置灵活
  5、密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好

Product Mix

结构概览

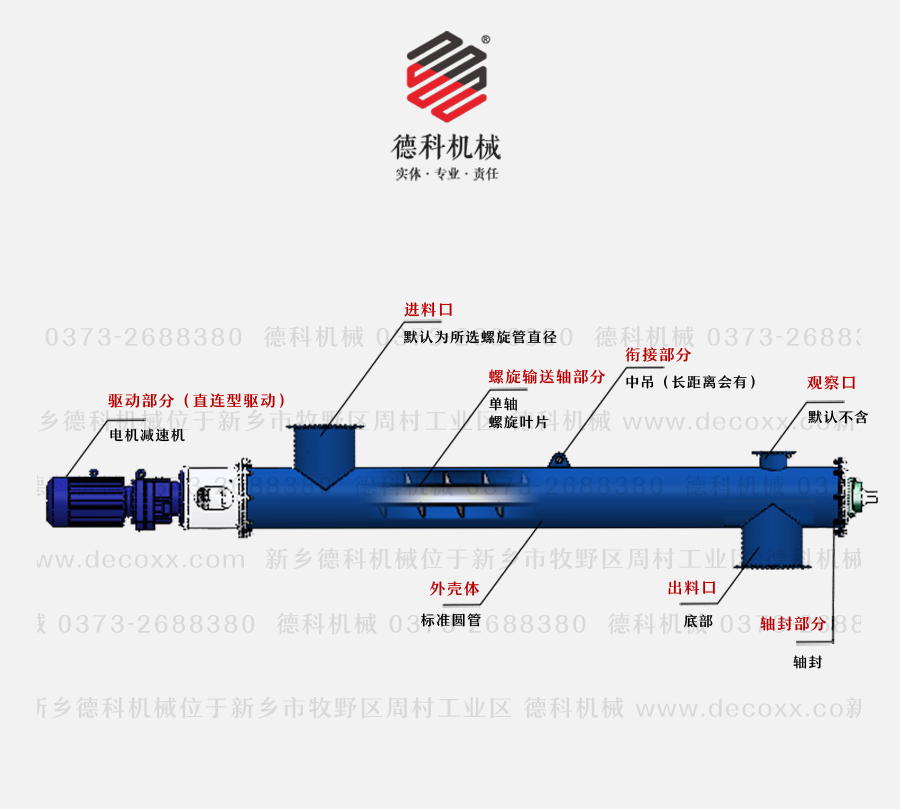

螺旋输送机结构
 真空吸料机主要由真空泵(无油、无水)真空料斗,过滤器(有聚酯覆膜过滤器、PE过滤器、316L不锈钢过滤器或钛金属过滤器多种选择),压缩空气反吹装置,气动放料门装置,料位自动控制装置,不锈钢吸料咀,输送软管等组成,整套系统设计合理,使用简单方便。

Layout

布置形式

德科GX管式螺旋输送机基本布置形式
  1、水平输送螺旋
  2、倾斜输送
  3、大倾角输送
  4、短距离垂直输送

Product Introduction

产品参数



型号标识 外管直径mm 输送能力(t/h) 输送角度 输送长度(m)
GX90 108 0.1-1 0-30° 0.5-10
GX150 159 1-3 0-30° 0.5-20
GX150 168 1-4 0-30° 1-20
GX200 219 4-8 0-30° 1-30
GX250 273 10-15 0-30° 1-30
GX300 324 15-25 0-30° 1-30
GX400 426 28-40 0-30° 1-30
GX500 530 40-60 0-30° 1-30
关于材质 Q235(碳钢)、304不锈钢,316L不锈钢等
关于输送量 以堆积比重为1,水平使用计算输送量参考
关于定制 本品属于定制型,无库存,按需投产制造,也可来图制造





Model Selection

选型指南

  请提供以下信息,我们可以为您提供免费的专业技术方案:
  1、物料名称以及输送量。
  2、物料性质:包括粒度及粒度组成,堆积密度,温度、湿度、黏度、琢磨性、腐蚀性等。
  3、工作环境:露天、室内、干燥、潮湿、环境温度等。
  4、卸料方式和卸料装置形式(如无要求可不提供)。
  5、入料口数目及位置(如无要求可不提供)。
  6、输送机长度,是否有倾角,如有倾角需提供倾角角度。
  7、驱动装置布置形式(如无要求可不提供)。
  如果已有设计院为您设计好型号规格,请您将详细的技术信息或者安装图纸提供。

Fittings

设备配件

GX螺旋输送机配附件:1、驱动装置;2、轴承;3、吊轴承;4、螺旋叶片
