非标皮带式输送机定制

适用范围:广泛应用于冶金、煤炭、矿山、港口、电力、建材、化工、轻工、粮食和机械等多个行业

Product Introduction

产品简介

  非标皮带输送机定制,主要分为轻型皮带输送机,工业皮带输送机,食品皮带输送机,带宽(B)从300-1200mm间,黑色工业输送带,食品级PU输送带,轻型PVC输送带等,皮带式输送机是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。
  德科工业皮带输送机主要为中型皮带输送机产品,输送堆积密度为:500-2500kg/m³的各种散状物料或成件物品。适用的工作环境温度为-20-40℃,对于在特殊环境工作中的带式输送机,如要求具有耐热、耐寒、防腐、防爆等条件需选用特殊输送带并采取相应的防护措施。

 非标皮带机

Product Advantage

优势,特点

  1、结合情况定制,输送能力强,输送距离远
  2、结构简单,易于维护
  3、成本低,通用性强
  4、输送平稳,物料与输送带没有相对运动,能够避免对输送物的损坏
  5、实现程序化控制和自动化操作
  6、噪音较小,适合于工作环境要求比较安静的场合

Product Mix

结构概览

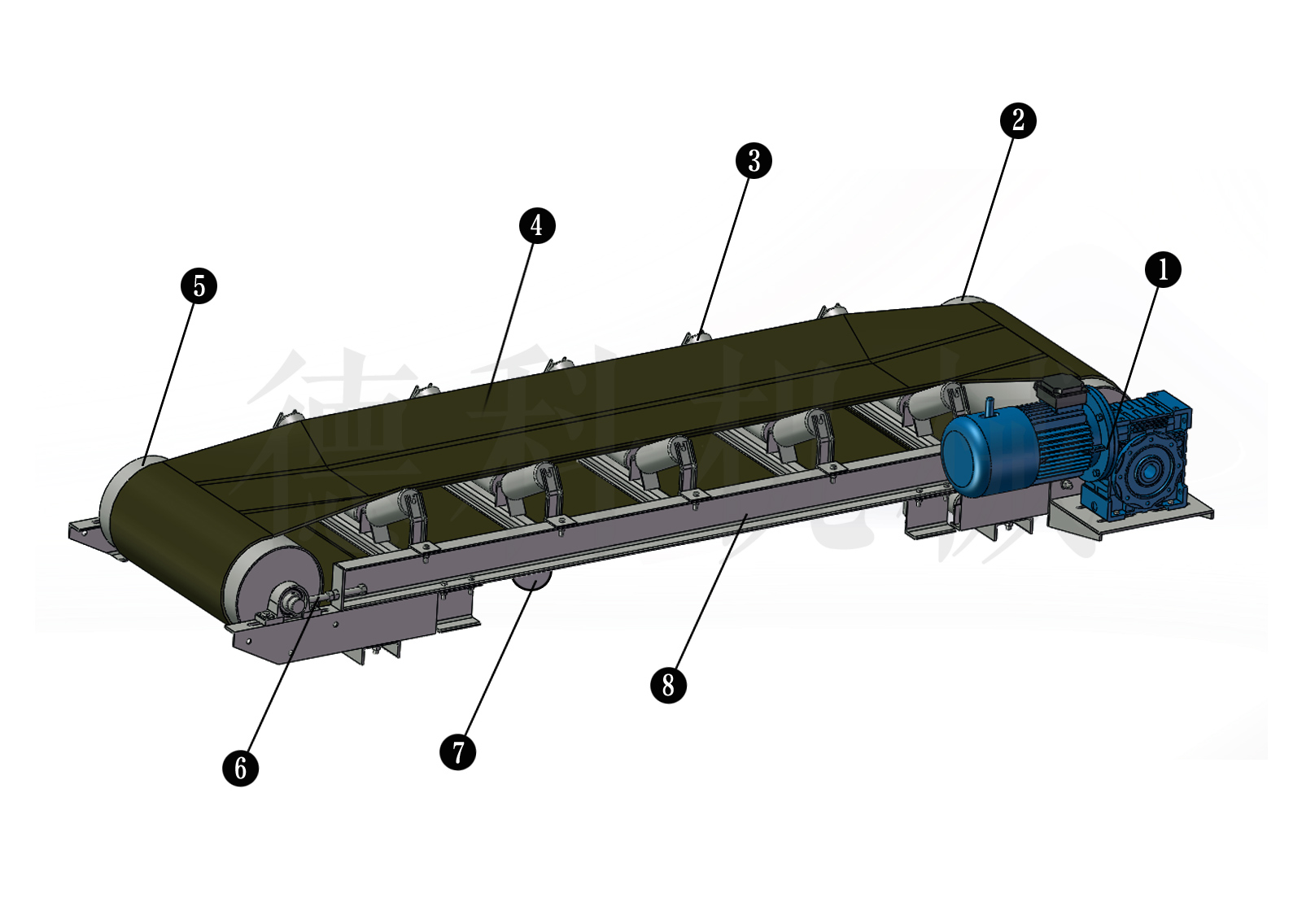

皮带输送机结构示意图
  1、驱动装置:外置电机,减速机,齿轮链条,防护罩等。
  2、主动滚筒:又叫驱动滚筒、驱动辊子等,依靠主电机提供机械动力,经过减速器将转速调整至合适的转速带动驱动滚筒,和序号9驱动部分结合。注意:使用一体化的电动滚筒(自带电机驱动结构),没有序号9部分。
  3、托辊组:槽型上托辊、缓冲托辊、过度托辊、调心托辊等和其托辊支架。凸孤段托辊间距一般为承载分支托辊间距的1/2;受料段托辊间距一般为承载分支托辊间距的1/3——1/2。
  4、工业输送带:普通橡胶帆布带,厚度6-12mm。如有耐高温,防腐等特殊要求需要提前说明。输送带形式较多:平行带,花纹带,挡边带等。纠偏装置:根据输送机长度不同,配置组数不同。也有调心托辊组,一般每10组托辊会加一组调心托辊。
  5、改向滚筒:一般在输送机的尾部,输送带在此处改变运动方向。
  6、拉紧装置:使输送带有足够的张力,保证输送带和传动滚筒间产生摩擦力使输送带不打滑,并限制输送带在各托辊间的垂度,使输送机运行正常。
  7、托辊:回程下托辊和托辊支架。改向滚筒:一般在输送机的尾部,输送带在此处改变运动方向。
  8、机架:本工业皮带式输送机的机架材质多为Q235,多由标准型材(槽钢,方钢)焊接或用螺栓衔接而成。
  9、设备附件:进料处的导料槽。根据用户需求还可增加清扫器,外罩体等。

Layout

布置形式

德科皮带输送机基本布置形式
  1、水平输送皮带输送机
  2、倾斜输送皮带机
  3、大倾角皮带输送机
  4、带凹形段输送机
  5、带凸形段输送机

Product Introduction

产品参数



带宽(mm) 500 650 800 1000 1200
带速(m/s) 1.2-1.6 1.2-1.6 1.2-1.6 1.2-2.0 1.2-2.0
传动滚筒直径 500 500/630 500/630/800/1250 500/630/800/1250/1400 500/630/800/1250/1400
输送长度<10m电机功率 3Kw 4Kw 4Kw 5.5Kw 7.5Kw
输送长度10-20m电机功率 4-5.5Kw 5.5Kw 5.5Kw 7.5-11Kw 11Kw
输送能力 70-180 120-300 260-500 400-800 600-1200
入料最大粒度(不超过10%) 100mm 130mm 180mm 250mm 300mm




注:1、表中运输能力是在物料堆积容重Q(t/s),水平输送,托辊槽角30°的条件下计算的。


Model Selection

选型指南

我们有以下规格的带宽:500、650、800、1000、1200mm,带速:0.8-2m/s
  请提供以下信息,我们可以为您提供免费的专业技术方案:
  1、物料名称以及输送量
  2、物料性质:包括粒度及粒度组成,堆积密度,温度、湿度、黏度、琢磨性、腐蚀性等,成件物品时还包括成件物品单位质量和外形尺寸。
  3、工作环境:露天、室内、干燥、潮湿、环境温度等。
  4、卸料方式和卸料装置形式。
  5、入料点数目及位置。
  6、输送机长度,是否有倾角,如有倾角需提供倾角角度。
  7、驱动装置布置形式,是否需要设置制动器。
  如果已有设计院为您设计好型号规格,请您将详细的技术信息或者安装图纸提供。

Fittings

设备配件

工业皮带输送机配附件:1,输送带;2、驱动装置;3、托辊(支撑托辊,回程托辊);4、跑偏装置;5、拉紧装置

已上传视频,视频地址:
1:水平输送(平皮带,食品)http://www.decoss.cn/html/video/2012030311.html
2:爬坡输送(波状挡边)http://www.decoss.cn/html/video/20140821222.html
